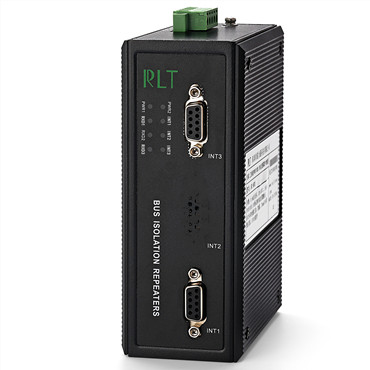

本产品是一款MODBUS PLUS现场总线中继器，符合MODBUS PLUS协议标准，2路独立总线电接口，数据全透明传输，自动切换数据方向，支持MODBUS PLUS总线速率。该产品能够延长MODBUS PLUS总线的传输距离，改变总线拓扑结构，同时具有光耦隔离、减少干扰等性能。

本产品为工业级设计，具有宽电源DC（12-36V）输入，电源冗余和隔离保护，继电器告警输出，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，-40~85℃工作温度范围等优点，能满足各种工业现场的使用要求。

2路独立MODBUS PLUS总线电口
2路电口光耦隔离，隔离电压1000V，1500W防雷保护功能
支持MODBUS PLUS总线速率: 1Mbit/s，透明传输
支持点对点、星型、级联拓扑结构
提供6个LED状态指示灯，总线数据接口继电器告警输出
DC24V 冗余电源，隔离电压1500V,1A电流保护（短路保护，）支持反接保护功能
波纹式高强度金属外壳，IP40防护等级, DIN35mm工业卡轨安装

技术参数

电接口：
‍接口类型：DB9F电口或工业5PIN端子
通信速率：1Mbit/s
信号延时（电口）：100ns
2路电口光耦隔离，隔离电压1000V，1500W防雷保护功能
本机不带终端电阻，请按需要外接

电源及保护:
双电源冗余输入，DC12V-36V值，典型值DC24V，隔离电压1500V,1A电流保护(电流短路保护)，反接保护功能
工作电流典型值60mA@24V
电口故障告警输出，触点容量：DC24V/1A

工作环境：
操作温度：
标准类型：0 ~ 70 °C
宽温类型：-40 ~ 85 °C
操作湿度：5 ~ 95% RH
存放温度： -40 ~ 85 °C

机械特性：
外形尺寸：138mm×106mm×54mm
外壳：IP40防护等级,铝制加强机壳
安装方式： 35mmDIN导轨安装
净重：900g

符合标准：
EMI：EN55022 1998, Class A
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
IEC60068-2-27
EN50121-4
Freefall：IEC 60068-2-32

应用范围：
电力、交通、能源、厂矿、监控及工业控制等领域。

本产品支持：点对点通讯拓扑结构。2路电接口为全对等关系，不分主从，任意电口接收的数据将传输到另外一个端口。

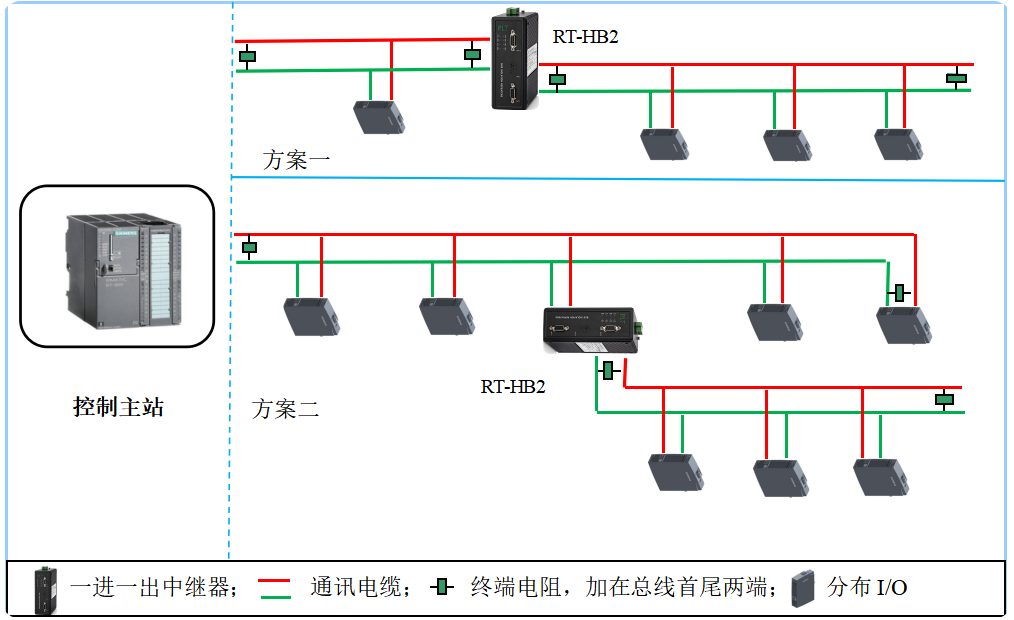

典型应用拓扑方案：

工业级MODBUS PLUS（MB+）总线隔离中继器(2口）
