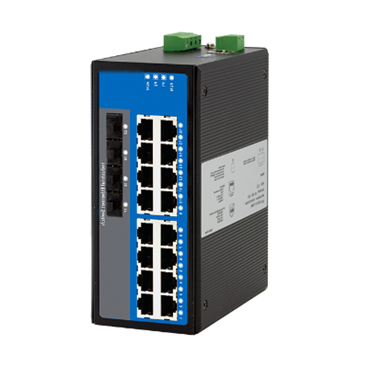

RTS7120G系列 16/20口全千兆网管型工业以太网交换机

  • RTS7120G-4GS    16路千兆电+4路千兆光
  • RTS7120G-16GT   16路千兆电


返回列表

产品概述产品特点规格参数产品型号应用拓扑结构

RTS7120G系列为16/20口全千兆二层网管型工业以太网交换机。该系列有两款产品可供选择,提供千兆电口和千兆SFP插槽,采用导轨式安装方式,能满足不同应用现场的需求。

网管系统支持多种网络协议和行业标准,如STP/RSTP、802.1Q VLAN、QoS功能、IGMP静态组播功能、LLDP、端口汇聚、端口镜像等;拥有完善的管理功能,支持端口配置、端口统计、访问控制、802.1X认证、网络诊断、快速配置、在线升级等;可支持CLI、WEB、Telnet、SNMP等访问方式。网管系统界面设计友好,操作简单方便,能带给您良好的用户体验。

电源输入为两条独立的供电电路,确保在一路电源出现故障时,设备依然能正常运行。拨码开关的设计可实现设备重启和恢复出厂设置。当电源或端口出现链路故障时,ALARM告警灯会高亮发出警报,同时继电器连接的报警设备也会发出告警,以便现场快速的排查故障。硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

    • SNMPv1/v2c/v3用于不同级别的网络管理
    • RMON可用于高效灵活的网络监控
    • 端口镜像可对数据进行分析和监视,便于在线调试
    • QoS允许实时流量分类和优先级
    • LLDP可实现自动拓扑发现,便于可视化管理
    • DHCP服务器和DHCP客户端可用于分配不同策略的IP地址
    • 文件管理便于对设备快速配置和在线升级
    • 日志管理记录了开机信息、操作信息、连接信息
    • 带宽管理能合理分配网络带宽,防止不可预知的网络状态
    • 端口统计可用于端口实时流量统计
    • 用户密码可对用户分级管理,提高设备管理安全性
    • ACL和802.1X认证可增强网络的灵活性和安全性
    • 继电器报警便于施工现场的故障排查
    • 风暴抑制可抑制广播、未知组播和未知单播
    • SSHD配置可实现加密传输数据、防止DNS和IP欺骗
    • TELNET配置和HTTPS配置可保证数据的访问安全
    • VLAN可通过设置虚拟局域网来简化网络规划
    • 端口汇聚和LACP可增加网络带宽,增强网络连接的可靠性,以实现最佳带宽利用率
    • IGMP侦听、GMRP和静态组播可用于过滤组播流量,以节约网络带宽
    • SW-Ring和STP/RSTP可实现网络冗余,防止网络风暴
    • 通过Ping、Traceroute、端口环回可进行网络诊断和故障排查

标准和协议
10Base-T,遵循IEEE 802.3
100Base-TX,遵循IEEE 802.3u
1000Base-T,遵循IEEE 802.3ab
1000Base-X,遵循IEEE 802.3z
流控,遵循IEEE 802.3x
生成树,遵循IEEE 802.1D
快速生成树,遵循IEEE 802.1w
VLAN,遵循IEEE 802.1Q
CoS,遵循IEEE 802.1p
802.1X认证,遵循IEEE 802.1X
LLDP,遵循IEEE 802.1AB
LACP,遵循IEEE 802.3ad
管理功能
SNMP v1/v2c/v3集中管理设备、RMON、端口镜像、QoS、LLDP、DHCP Server、DHCP Client、文件管理、日志管理、端口统计
安全技术
用户权限分级、ACL、802.1X认证、端口告警、电源告警、风暴抑制、SSHD配置、Telnet配置、HTTPS配置
交换功能
802.1Q Vlan、端口静态/动态聚合、带宽管理、流控
单播/组播技术
静态组播、GMRP、IGMP-Snooping
冗余技术
SW-Ring, STP/RSTP
故障诊断
Ping、Traceroute、端口环回
时间管理
SNTP

接口
电口:10/100/1000Base-T(X),RJ45,自动流速控制,全/半双工模式自适应、MDI/MDI-X自动侦测
SFP插槽:1000Base-SFP
Console口:CLI命令行管理口(RS-232),RJ45
告警端口:2芯7.62mm间距接线端子,支持1路继电器告警输出,电流负载能力为1A@24VDC或0.5A@120VAC

指示灯
运行指示灯、接口指示灯、电源指示灯、告警指示灯

交换属性
传输方式:存储转发
MAC地址:16K
缓存:12Mbit
背板带宽:56G
交换时延:<10μs

电源
12~48VDC、4芯7.62mm间距接线端子
双电源冗余,无极性防反接

工作环境
工作温度:-40~75℃
存储温度:-40~85℃
相对湿度:5%~95%(无凝露)

机械结构
外壳:IP40防护等级,高强度波纹金属外壳
安装:DIN导轨式安装
尺寸(宽×高×深):70mm×160mm×130mm

重量:≤1.08kg


行业标准
IEC 61000-4-2 (ESD),Level 3
IEC 61000-4-4 (EFT),Level 3
IEC 61000-4-5 (Surge),Level 3
冲击:IEC 60068-2-27
自由落体:IEC 60068-2-32
振动:IEC 60068-2-6
认证CE、FCC、RoHS
