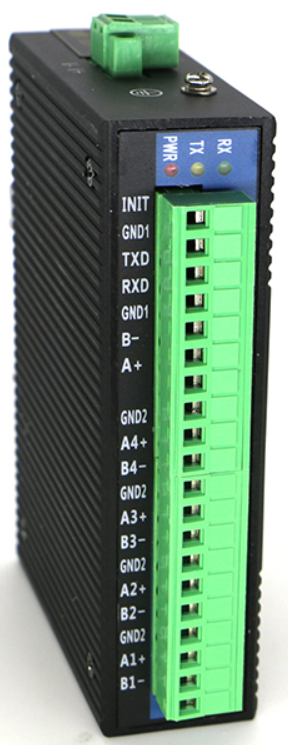

RS485多主机中继器

HR41    RS485多主机中继器

返回列表

产品概述产品特点规格参数产品型号应用拓扑结构

Modbus设备通信基本上通过串口EIA-485物理层进行,RS-485是半双工通讯。为解决MODBUS RTU/ACSII通讯中不能有两个以上主机的问题,在多个主机与从机之间使用代理主机模块方式,通过该模块的信号转接,实现两个以上主机同时与多个从机的通讯。

    采用主机代理方式:所有modbus主机只直接与代理主机通讯,系统使用堆栈,周期取出存贮命令,所以不会造成存贮或数据溢出。系统的稳定性和可靠性也是预知的。稳定的发送命令时间间隔是可以计算的。如果发生个别从机故障或者线路故障,系统不会一直处于等待状态,其他的主机和从机仍能正常工作。

源:DC9-30V供电,典型值DC24V

工作电流:150mA

通讯速率:300-115.2Kbps,默认9600 8 N 1

端口数量:主机端口4个,从机端口1个

隔离保护:信号隔离电压5000V;电源隔离  1000V

通讯距离:RS-485/422侧的通讯距离1.5Km

最多节点数:RS-485为128节点

协议标准: RS-485符合TIA/EIA-485-A标准;RS-422符合EIA-422-A标准;支持MODBUS  RTU或MODBUS RTU/ACSII协议进行透传,不区分命令。

数据缓冲区数据缓冲区扩大到8K字节,保证设备有足够的空间接收设备(从机)返回的数据;

命令长度:存贮主机命令的堆栈扩大到4*50条命令,命令长度增加到260个字节;

散热:彻底解决可能存在的散热问题,主芯片增加散热片和导热硅胶。

防护电压:15KV静电保护,600W/ms雷电防护;电磁兼容符合GB/T 17626《电磁兼容 试验和测量技术》中的IEC61000-4-5中关于浪涌测试要求。

尺寸大小:工业导轨槽模块(126mm×90mm×34mm)

工作温度:-45℃~85℃
